Jaké příslušenství potřebujeme pro LED trafa a zdroje?
LED osvětlení je stále populárnější díky své energetické úspornosti, dlouhé životnosti a možnosti vytvářet různé světelné efekty. Aby však LED osvětlení správně fungovalo, je potřeba použít vhodné příslušenství, jako jsou trafo k LED pásku a LED zdroj. V tomto článku se podíváme na to, jaké příslušenství je potřeba pro LED trafa a zdroje a jak správně propojit jednotlivé komponenty.
.
Obsah:
.
1. Trafo k LED pásku a LED osvětlení
Trafo k LED pásku je klíčovým prvkem, protože převádí napětí z elektrické sítě na nižší napětí potřebné pro LED pásky. Většina LED pásků pracuje na nízkém napětí, obvykle 12V nebo 24V. Výběr správného trafa pro LED osvětlení je zásadní pro bezpečný a stabilní provoz.
Jak vybrat správné trafo
- Napětí a výkon: Při výběru trafa je důležité zvolit správné napětí (12V nebo 24V) a dostatečný výkon, který bude schopen napájet všechny připojené LED pásky. Například pro 5 metrů dlouhý LED pásek s příkonem 14,4 W/m je potřeba trafo s výkonem minimálně 72W.
- Kvalita: Investice do kvalitního trafa se vyplatí, protože zajistí stabilní výkon a dlouhou životnost celého systému. Kvalitní trafo také minimalizuje riziko přehřátí a jiných problémů.
Jak propojit trafo s LED páskem
Propojení trafa k LED pásku je jednoduché, ale vyžaduje pečlivost:
- Připojení vstupních vodičů: Vstupní vodiče trafa (obvykle označené jako L a N) připojte k napájecímu kabelu z elektrické sítě.
- Připojení výstupních vodičů: Výstupní vodiče trafa (obvykle označené jako + a -) připojte k vodičům LED pásku. Ujistěte se, že polarity odpovídají.
- Izolace spojů: Použijte Wago svorky nebo jiný způsob izolace spojů, aby bylo spojení bezpečné a spolehlivé.
LED zdroj
LED zdroj je nezbytný pro převod střídavého proudu z elektrické sítě na stejnosměrný proud potřebný pro LED pásky nebo LED panely. Zdroj pro LED pásek zajišťuje stabilizované napětí, což je klíčové pro dlouhou životnost a stabilní provoz LED pásků.
Výběr správného zdroje
- Stabilizace napětí: Kvalitní LED zdroj zajišťuje stabilizované napětí, což prodlužuje životnost LED pásků a zajišťuje jejich stabilní výkon. Nestabilizované napětí může způsobit blikání nebo zkrácení životnosti LED pásků.
- Ochrana proti přepětí: Dobré LED zdroje mají ochranu proti přepětí, přehřátí a zkratu. Tato ochrana zvyšuje bezpečnost celé instalace a minimalizuje riziko poškození LED pásků.
Jak propojit zdroj s LED panelem
Propojení zdroje pro LED osvětlení s LED panelem je podobné jako u LED pásků:
- Připojení vstupních vodičů: Vstupní vodiče zdroje připojte k napájecímu kabelu z elektrické sítě.
- Připojení výstupních vodičů: Výstupní vodiče zdroje připojte k vodičům LED panelu, opět dbejte na správnou polaritu.
- Kontrola a testování: Po připojení všech vodičů zapněte napájení a zkontrolujte, zda LED panel správně svítí.
2. Wago svorky

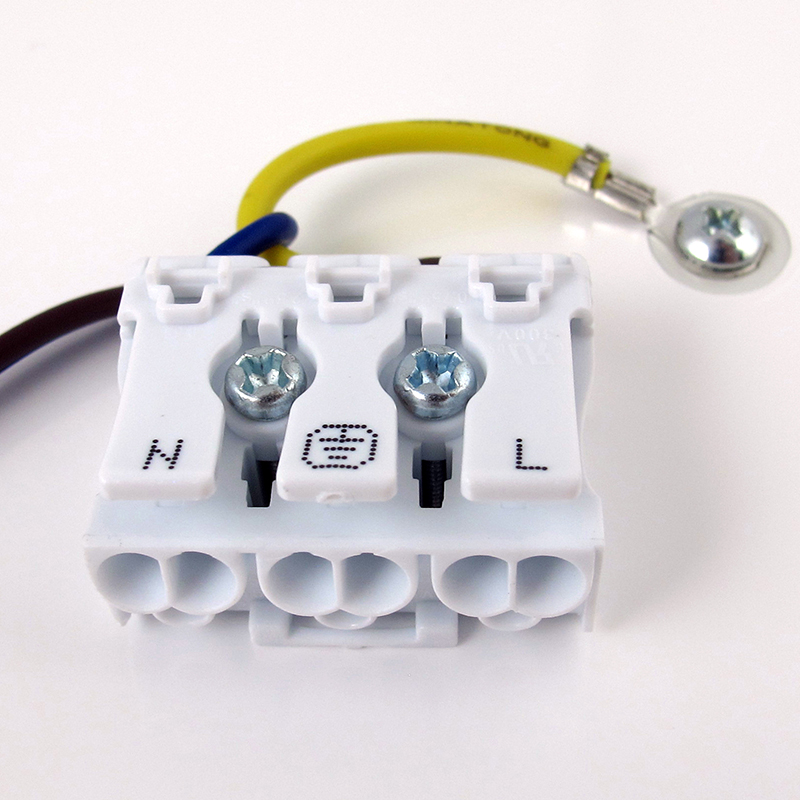

Wago svorky jsou velmi užitečné při instalaci LED osvětlení. Umožňují rychlé a spolehlivé spojení vodičů bez nutnosti pájení. Jsou snadno použitelné a zajišťují pevné spojení.
Použití Wago svorek
- Jednoduchost: Wago svorky jsou velmi jednoduché na použití. Stačí jen zasunout vodiče do svorky a zacvaknout.
- Bezpečnost: Zajišťují pevné a bezpečné spojení, které je odolné proti vibracím a pohybům. Díky tomu je spojení spolehlivé a trvanlivé.
- Univerzálnost: Wago svorky lze použít pro různé typy vodičů a aplikací, což z nich činí velmi univerzální nástroj.
.
.

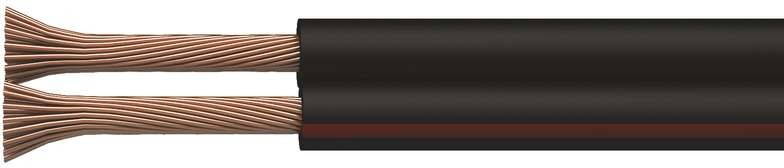

3. Dvojlinka a napájecí kabely
Dvojlinka a napájecí kabely jsou základními komponenty pro připojení LED pásků a svítidel k trafu nebo zdroji. Je důležité zvolit správné typy a délky kabelů pro bezpečný a efektivní provoz.
Výběr správných kabelů
- Průřez vodiče: Při výběru kabelů je důležité zvolit správný průřez vodiče. Příliš tenký vodič může způsobit přehřívání a ztráty napětí. Pro LED pásky se často používají vodiče s průřezem 1,5 mm² nebo 2,5 mm².
- Délka kabelu: Délka kabelu by měla být co nejkratší, aby se minimalizovaly ztráty napětí. Pokud je potřeba použít delší kabel, zvolte vodič s větším průřezem.
- Kvalita izolace: Kvalitní izolace kabelů zajišťuje bezpečný provoz a ochranu proti zkratu.
Flexo šňůra
Flexo šňůry jsou napájecí pohyblivé přívody s neoddělitelnou vidlicí. Flexo šňůra se využívá v případech, kdy je vidlice nebo přívodní kabel určitého elektrického zařízení poškozen. Flexo šňůra lze využít také k výrobě elektrospotřebičů. Slouží pro napájení LED zdroje přímo ze zásuvky. Flexo šňůra obsahuje 2 nebo 3 žíly a napojuje se přímo na trafo. Je v podstatě přívodní kabel s vidlicí.
Výběr flexo šňůry
- Typ zařízení: Při výběru flexo šňůry je důležité vědět, pro jaký elektrospotřebič je určena (třídy I nebo třídy II).
- Počet žil a průřez vodičů: Zvažte, kolik žil má pohyblivý přívod a jaký je průřez vodičů v závislosti na proudové zátěži (2,5 A, 10 A, 16 A,…).
- Typ izolace: Vyberte vhodný typ izolace (PVC nebo guma) podle podmínek, ve kterých bude kabel používán.
4. DC konektory

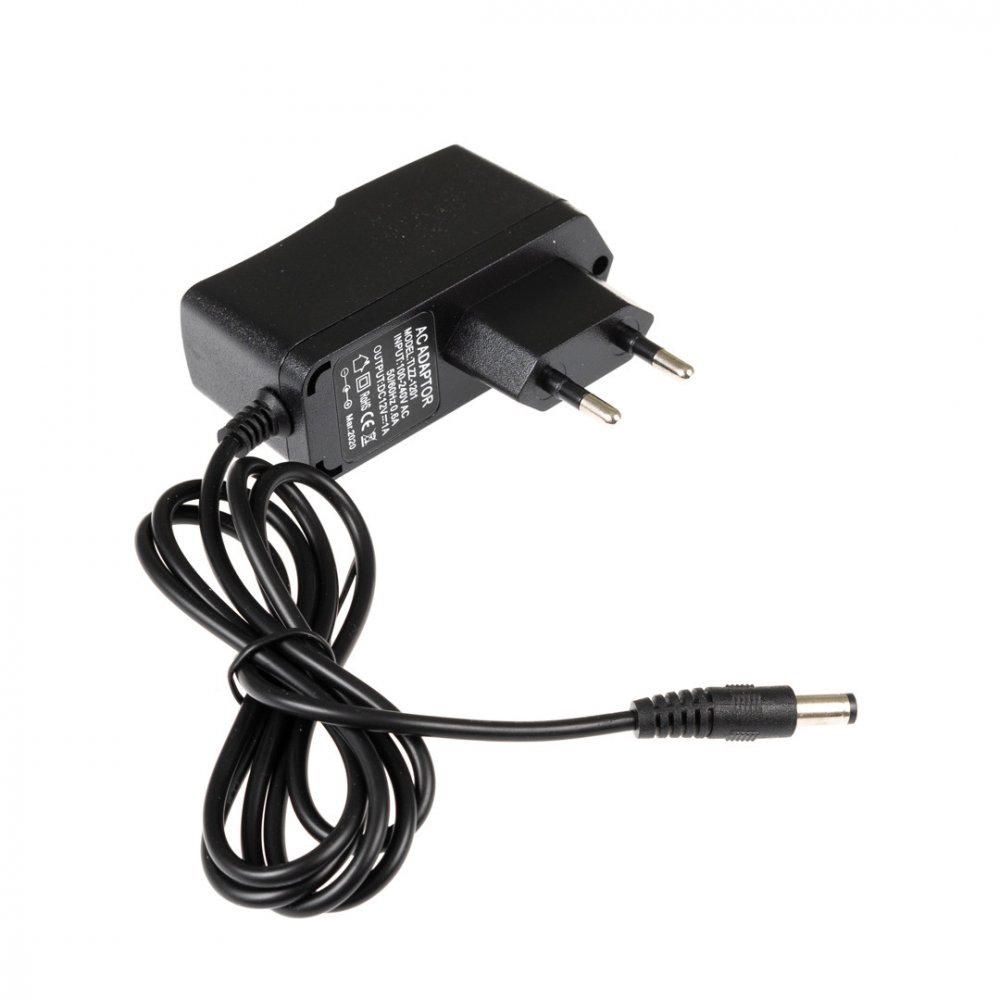

DC konektory a kabely jsou klíčovými součástmi při připojování LED osvětlení. DC konektor umožňuje snadné připojení a odpojení napájení, zatímco DC prodlužovací kabel umožňuje prodloužit vzdálenost mezi zdrojem napájení a LED páskem nebo panelem. DC konektory se hodí zejména k zásuvkovým zdrojům pro LED pásky, které z výroby obsahují DC výstup (samec). V takovém případě je třeba dokoupit DC konektor (samice) a je možné LED pásek připojit k DC konektoru se svorkovnicí nebo napájet pomocí pájecího DC konektoru.
Použití DC konektorů a kabelů
- DC konektor: Tento konektor se používá pro rychlé a snadné připojení LED pásků nebo panelů k napájecímu zdroji. Konektor je obvykle označený jako samec (male) a samice (female) a umožňuje jednoduché zapojení bez potřeby nástrojů.
- DC prodlužovací kabel: Tento kabel se používá pro prodloužení vzdálenosti mezi napájecím zdrojem a LED páskem. Je ideální pro instalace, kde je napájecí zdroj umístěn daleko od osvětlení. Prodlužovací kabely jsou dostupné v různých délkách a průřezech.
- DC konektor se svorkovnicí: Tento konektor je velmi užitečný pro připojení vodičů bez pájení. Má integrovanou svorkovnici, která umožňuje rychlé a bezpečné připojení vodičů pouhým zasunutím a utažením svorek.
- DC napájecí konektor: DC konektor slouží k napájení dvoulinkového kabelu. Výhodou pájecího konektoru je možnost použití kabelu libovolné délky, barvy a průřezu pro připojení.
 |
Pájecí DC konektor (M) |
 |
Pájecí DC konektor (F) |
Závěr
Pro správnou a bezpečnou instalaci LED osvětlení je nezbytné použít správné příslušenství. Trafo a LED zdroj jsou klíčovými komponenty, které zajišťují správné napájení LED pásků a svítidel. Wago svorky, dvojlinka, napájecí kabel, flexo šňůra, DC konektor, DC prodlužovací kabel a DC konektor se svorkovnicí jsou další nezbytné součásti, které usnadňují instalaci a zajišťují spolehlivé a bezpečné fungování celého systému. Při výběru příslušenství je důležité dbát na kvalitu a kompatibilitu s konkrétním LED osvětlením, aby bylo dosaženo optimálního výkonu a dlouhé životnosti. Při instalaci LED osvětlení dbejte na pečlivé spojování vodičů, správnou polaritu a bezpečné izolace, abyste zajistili dlouhodobý a bezproblémový provoz.
